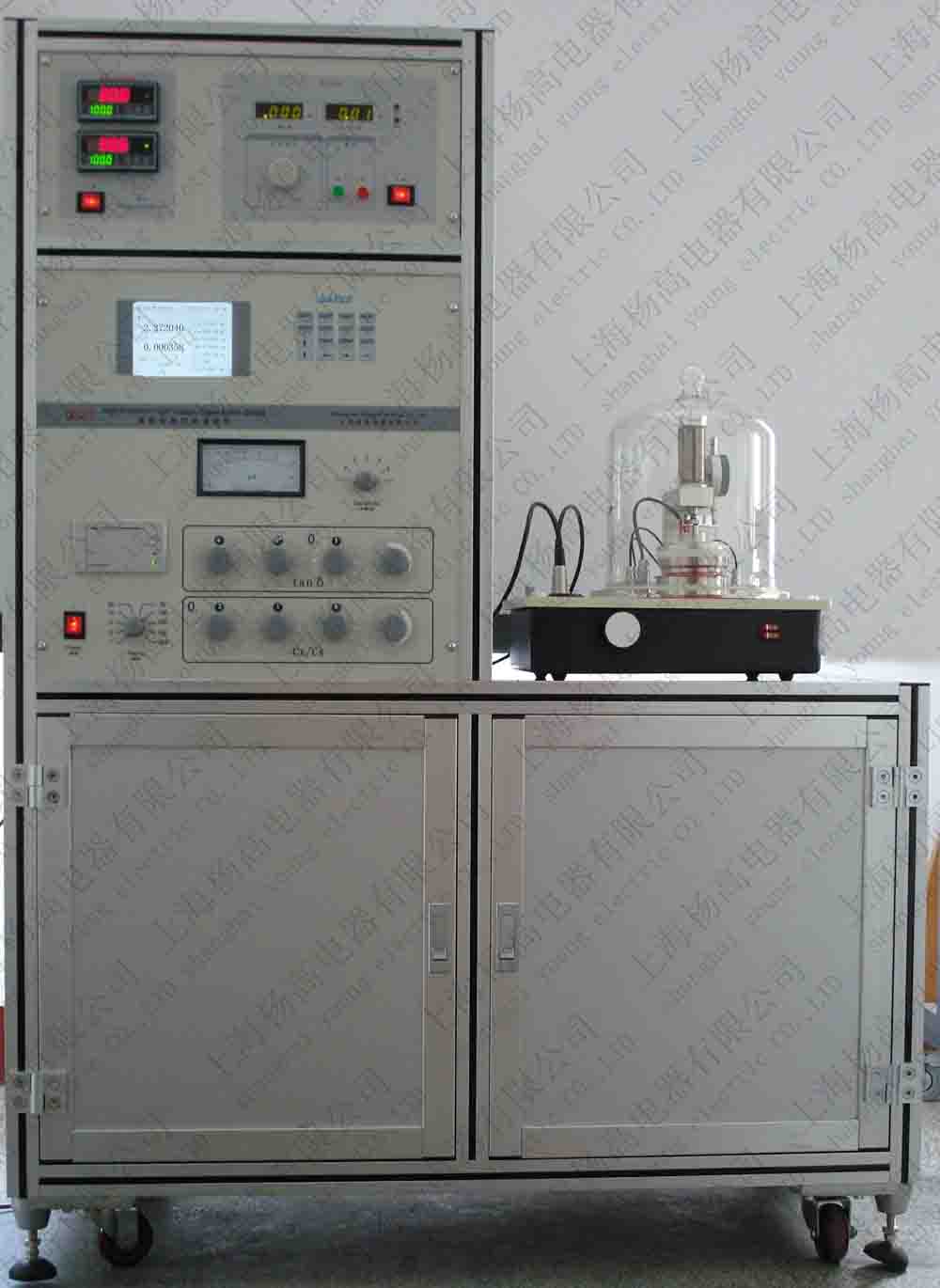

QS87型介損及介電常數測量系統
測量系統由下列部分組成
QS87型高精密高壓電容電橋
QS87型高精密高壓電容電橋采用電流比較儀的原理，具有操作方便可靠、測量精度高、讀數位數多、線性度好，不受環境濕度影響，儀器顯示采用大屏幕TFT，可顯示電容值Cx、介損值tgδ、試驗電壓Upk/√2、電感量Lx、品質因數Q、測試電流Ix、材料的介電常數ε、測試電源頻率fx、視在功率S、有效功率P、無功功率Q等，它不僅能測電容器的電容量、介損量，還能測量電抗器的電感量和Q值及固體材料和液體材料的介質損耗和介電常數，還有前時鐘的顯示，具有精度高、穩定性好等優點，操作方便、用途廣泛。它在測量上具有很高的比率精度和穩定性，這是一般西林電橋、高壓介損儀不能達到的。適宜于在高電壓下測量電力電纜、高壓套管、電力電容器、電抗器、互感器等高壓電力設備的電容量及損耗角正切值tgδ，以及各種固體或液體絕緣材料的介電常數（ε）及介損值tgδ，也可測量高壓變壓器或電壓互感器的比差和角差。電橋可外接電流互感器以擴大量程，測量大的電力電容器時本電橋?yàn)樗亩藴y量具有引線補償裝置，使測量精度提高，消除接線電阻引起的附加誤差。本電橋還可測量電抗器的電感量及Q值。量程擴展器（供選購）能使主橋體的電容比從1000：1擴大到106：1。
QS30型高精密高壓電容電橋
QS30型高精密高壓電容電橋是采用電流比較儀的原理，結合計算機數據處理，具有操作方便可靠、測量精度高、讀數位數多、線性度好，不受環境影響，儀器內部的計算機能自動對測試數據進行處理，直接在面板上顯示電容值及介損值tgδ和測試電壓及流經標準電容的電流（Is），并可通過打印機將測試結果打印出來或通過RS232接口將測試結果傳給電腦等優點。電橋可與各類高壓標準電容器配合組成高壓電容電橋，適宜于在高電壓下測量電力電纜、高壓套管、電力電容器、互感器等高壓電力設備的電容量及損耗角正切值tgδ，以及各種固體或液體絕緣材料的介電常數（ε）及損失角正切值，也可測量高壓變壓器或電壓互感器的比差和角差，還可測量電抗器的電感量及Q值，精度高、穩定性好、操作方便、用途廣泛的高精密高壓電橋。電橋可外接電流互感器（QS30-3）以擴大量程，測量大電容時本電橋?yàn)樗亩藴y量具有引線補償裝置，使測量精度提高，消除接線電阻引起的附加誤差。量程擴展器能使主橋體的電容比從1000：1擴大到106 ：1。

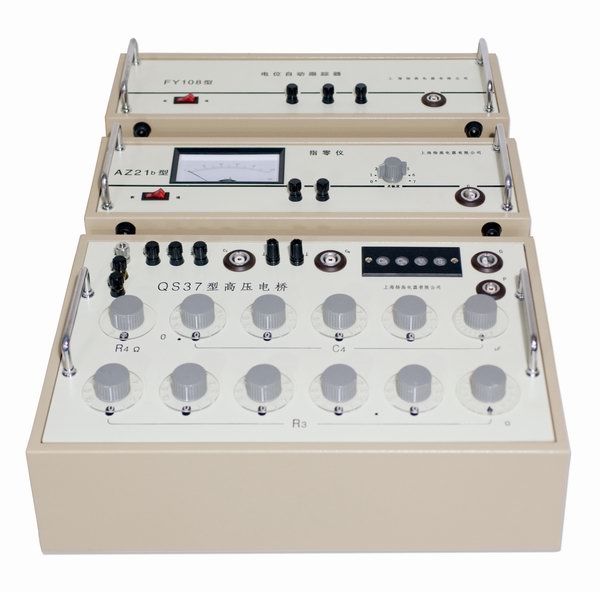

QS37型高壓電橋
QS37型高壓電橋主要用于測量高壓工業絕緣材料的介質損失角的正切值及電容量。其采用了西林電橋的經典線路。電橋由橋體、指另儀、跟蹤器組成，本電橋特別適用測量各類絕緣油和絕緣材料的介損（tgδ）及介電常數（ε）。
QS37a型高壓電容電橋
QS37a主要用于測量高壓工業絕緣材料的介質損失角的正切值及電容量。其采用了西林電橋的經典線路。主要可以測量電容器、互感器、變壓器等各種電工油及各種固體絕緣材料在工頻高壓下的介質損耗（tgδ）和電容量（ Cx）以，其測量線路采用“正接法”即測量對地絕緣的試品。由于電橋內附有一個2500KV的高壓電源及一臺高壓標準電容器，并將副橋和檢流計與高壓電橋有機的結合在一起，所以本電橋特別適應測量各類絕緣油和絕緣材料的介損（tgδ）及介電常數（ε）。 橋體本身帶有5kV/100pF標準電容，測量材料介損更為方便。 橋體內附電位跟蹤器及指另儀，外圍接線及少。 橋體采用了多樣化的介損測量線路。
