QS87型介損及介電常數測量系統 |
整個測量系統由下列部分組成：
QS87高精密高壓電容電橋
高壓電源
固體電極YG87-1（液壓控制可加溫控溫、也可抽真空）
測溫控溫儀（兩路） |
|
QS87介損及介電常數測試系統(缺簡介)
|

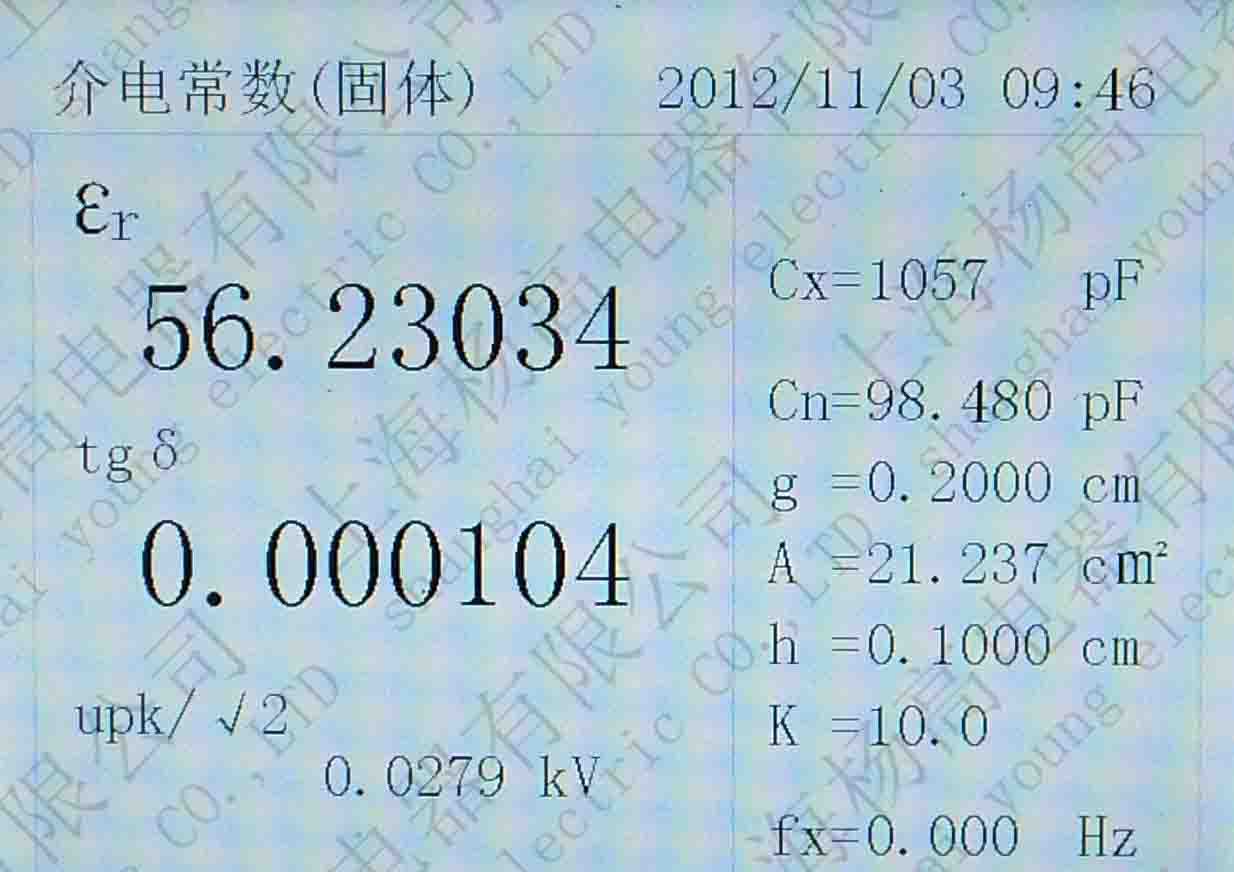

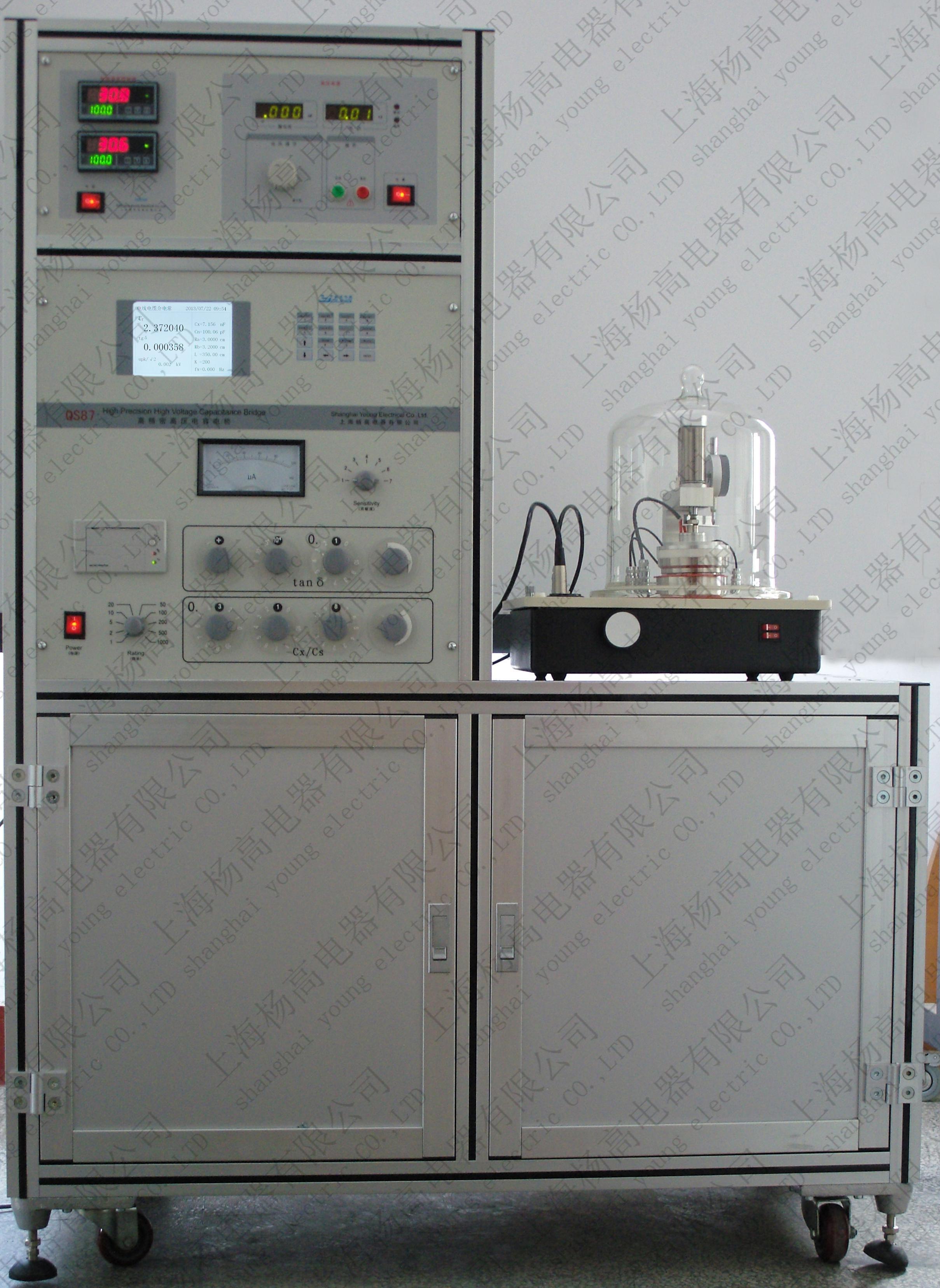

以上是部分顯示界面及整機效果圖 |
|
 |
QS87介損介電常數測量裝置技術參數 |
| 項目 |
項目技術指標 |
| 項目主要依據 |
《JJG563-2004高壓電容電橋檢定規程》 |
| 《JB1811-92壓縮氣體標準電容器》 |
| 《GB1409-88固體絕緣材料相對介電常數和介質損耗因數的試驗方法》 |
| 設備技術參數要求 |
使用環境條件 |
溫度：5～40℃； |
相對濕度 |
20~80 |
供電電源 |
220±10％ |
電源頻率范圍 |
50/60±5％ |
供電電源諧波失真 |
5% |
電容量測量范圍 |
0~0.1uF |
介損測量范圍 |
-1.111~1.111 |
| 電容量測試精度 |
小于0.0001 |
| 介損測試精度 |
小于±1×10-5 |
| 電橋分辨率 |
0.000001
連接電腦可顯示1×10-7 |
| 標準電容介損精度 |
小于1×10-5 |
| 標準電容測量誤差 |
<±0.05% |
| 高壓電源范圍 |
0~5000V |
| 高壓電源誤差 |
小于±3%±3個字 |
| 高壓電源輸出波形 |
50Hz正弦波 |
| 電極材料及工作面 |
電極為三電極結構不銹鋼材料,鏡面磨面 |
| 高壓電極直徑 |
￠98mm |
| 測量電極直徑 |
￠50 mm |
| 電極間距 |
不小于6mm |
| 電極加熱功率 |
>2*500瓦 |
| 電極最高溫度 |
200℃ |
| 電極壓力 |
0~~1.0Mpa連續可調（有壓力表顯示） |
| 電極最大測量電壓 |
2000V |
| 材料厚度測量 |
電極裝有測厚用的百分表 |
| 安全保護裝置 |
電極裝有高壓安全保護裝置（防觸電） |
| 溫控范圍 |
溫控測量范圍：室溫--200℃ |
| 溫控準確度 |
溫控準確度±0.5℃ |
| 電橋顯示 |
顯示屏幕為彩色TFT顯示，能直接顯示被試品電容量、介損、介電常數、試驗電壓、試驗頻率、電極面積、材料厚度、測量系統接線圖等。 |
| 接口及定制程序 |
帶電腦接口及電腦分析軟件 |
|
|
|
