QS87型介損及介電常數測量系統

測量系統由下列部分組成

QS87高精密高壓電容電橋
高壓標準電容器
高壓電源
固體電極YG87-1（液壓控制可加溫控溫、也可抽真空）
測溫控溫儀（兩路）

　











---

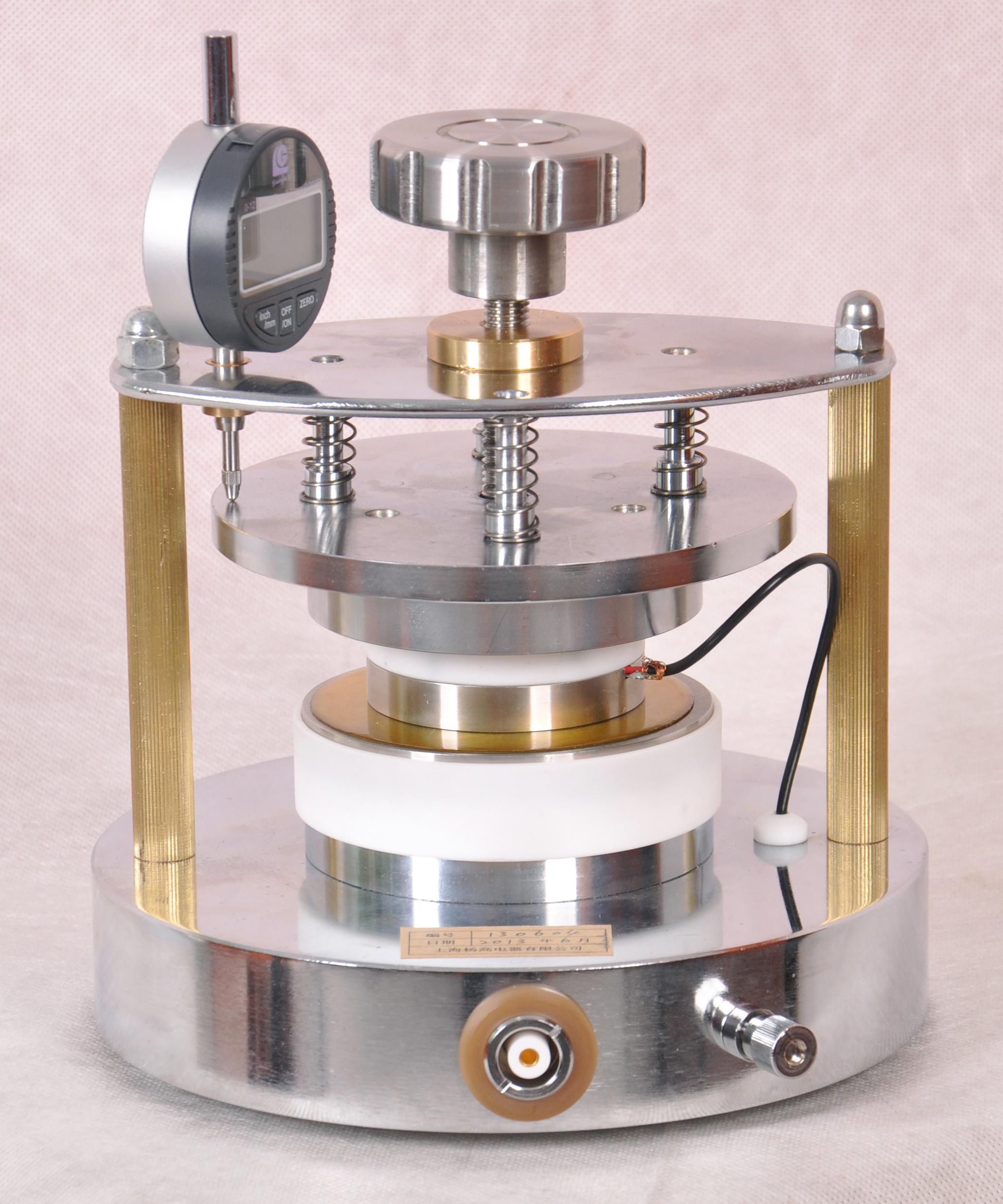

YG87-1型固體絕緣材料測試電極

  YG87-1型固體絕緣材料測試電極制造成平板型帶保護電極的三端式電容器，可以在加壓、加溫及抽真空條件下，配以高壓電容電橋在工頻電壓下對各類固體絕緣材料（如聚苯乙烯，聚丙烯，電容紙、云母片等）的試品做介質損耗因數及相對介電常數測量。
  電極設計為平板型帶保護電極的三端式電容器，絕緣材料的介質損耗角δ是由該絕緣材料作為介質的電容器上所施加的電壓與流過該電容器的電流之間的相位差的余角。絕緣材料的介質損耗因數是介質損耗角δ的正切值tgδ當絕緣材料制成片狀試樣置于電極中間施加一定的壓力后，可視作由該絕緣材料作為介質的電容器，電容量和介質損耗因數的測量可在高壓電容電橋上進行。絕緣材料的相對介電常數εr是電極間及其周圍的空間全部充以絕緣材料時，電容器Cx與同樣構型的真空電容器Co之比:εr=Cx/Co
  本電極配以測溫控溫儀和真空泵可在加溫和充惰性氣體下測量。




---

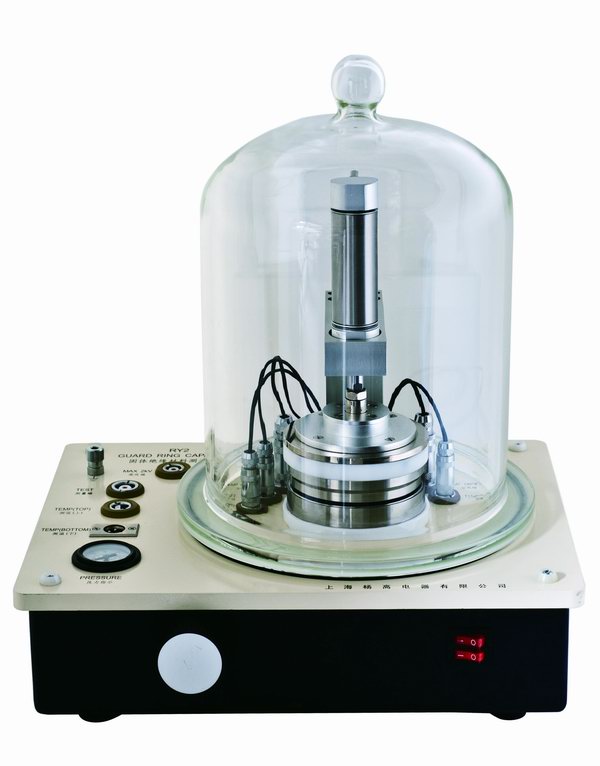

RY2型固體絕緣材料測試電極

  本電極適用于固體電工絕緣材料如絕緣漆、樹脂和膠、浸漬纖制品、層壓制品、云母及其制品、塑料、電纜料、薄膜復合制品、陶瓷和 玻璃等的相對介電常數（ε）與介質損耗角正切值（tgδ）的測試。本電極主要用于頻率在工頻50Hz下測量試品的相對介電常數（ε）和介質損耗角正切值（tgδ）。本電極的設計主要是參照國標GB1409-78。
  本電極采用的是三電極式結構，能有效的消除表面漏電流的影響，使測量電極下的電場趨于均勻電場。
